錳砂濾料,天然錳砂除鐵錳濾料簡述
用于地下水處理除鐵除錳的天然錳砂濾料采用純天然錳礦砂作原料；經水洗、烘干、磁選、篩分等工藝精加工而成。外觀粗糙呈球形橢圓狀、表面呈紅褐色或黑褐色。因天然錳礦砂中含有氧化錳、二氧化錳本身是一種較強的天然氧化劑能對水中鐵離子起氧化作用、具有良好的除錳除鐵性能。

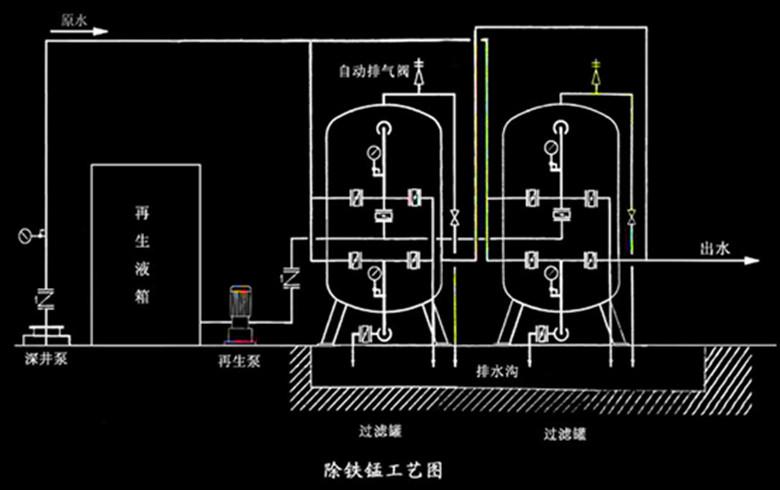

天然錳砂濾料除鐵除錳工作原理及工藝流程圖；
錳砂濾料適用于處理含鐵含錳的地下水過濾凈化，工藝簡單，操作方便，占地面積小，工程造價低，長效穩定，服務周期在5年以上，易于管理，不需添加任何化學藥劑即可達到去除水中鐵、錳、砷等有害物質，水質完全達到國家飲用水標準《鐵含量≤0.3㎎/L、錳含量≤0.1㎎/L》，所以錳砂濾料是目前非常好的地下水處理濾料。

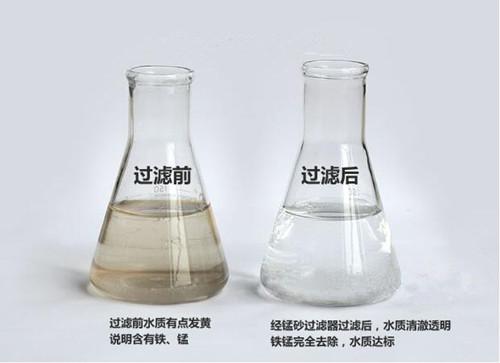

錳砂濾料用于地下水除鐵除錳效果圖
天然錳砂濾料除鐵除錳機理及方法；
首先是其一以所謂濾膜的作用，利用錳砂表面層較強的氧化作用、直接接觸氧化過濾去除水中鐵。其二錳礦砂中的二氧化錳與含鐵錳水接觸后起催化作用，將水中的二價鐵催化成三價鐵，再把三價鐵千周附著在錳砂顆粒表面從而起到除鐵的目的，天然錳砂中二氧化錳能氧化水中二價鐵為三價鐵使其沉淀除去，二氧化錳被水中的溶解氧氧化成七價錳的氧化物，七價錳再將水中的二價鐵氧化成三價鐵使水清凈。
錳砂濾料除鐵除錳濾料技術要求；
用于地下水除鐵和除錳的天然錳砂濾料，其錳的形態應以氧化錳為主。含錳量（以MnO2計，下同）不應小于35%的天然錳砂濾料，既可用于地下水除鐵，又可用于地下水除錳；含錳量為20%～30%的天然錳砂濾料，只宜用于地下水除鐵；含錳量小于20%的錳礦砂則不宜采用。宜優先采用經過科學試驗或生產使用證明能獲得良好除鐵和除錳效果的天然錳砂品種作濾料，切不可盲目選用以免造成經濟損失。
(1),天然錳砂濾料的平均密度一般為3.2g/cm3至3.6g/cm3范圍內。使用中對密度有特殊要求者除外。
(2),天然錳砂濾料的鹽酸可溶率不應大于3.5%（百分率按質量計，下同）。
(3),天然錳砂濾料的破碎率和磨損率之和不應大于3%。
(4),天然錳砂濾料應不含肉眼可見泥土、頁巖和外來碎屑，含泥量不應大于2.5%。
(5),濾料的水浸出液應不含對人體有毒、有害物質。
錳砂濾料粒徑范圍；
(1),最小粒徑為0.5～0.6mm，最大粒徑為1.2～2.0mm。當對天然錳砂濾料的有效粒徑和不均勻系數有特殊要求時，可按要求來選擇濾料的粒徑范圍。
(2),在各種粒徑范圍的天然錳砂濾料中，小于指定下限粒徑的不應大于3%；大于指定上限粒徑的不應大于2%。
除鐵除錳用天然錳礦承托料的技術要求；
(1),錳礦承托料與天然錳砂濾料應為同一產地的礦石，兩者的密度應基本相同。
(2),錳礦承托層應不含肉眼可見泥土、頁巖和外來碎屑。承托料含泥量不應大于1%。
(3),承托料的水浸出液應不含對人體有毒、有害物質。
錳礦承托料粒徑范圍；
(1),2～4mm，4～8mm，8～16mm，16～32mm。
(2),在各種粒徑范圍的錳礦承托料中，小于指定下限粒徑的及大于指定上限粒徑的均不應大于5%。
天然錳砂濾料物化技術參數；
|
分析項目 |
MnO2 |
Fe |
SiO2 |
比重 |
容重 |
含泥量 |
鹽酸可溶率 |
破碎率和磨損率之和 |
|
單位 |
％ |
％ |
％ |
g/cm3 |
g/cm3 |
% |
％ |
％ |
|
分析結果 |
15-45 |
20 |
15－20 |
3.6 |
1.6-2 |
≤ 3 |
3.5 |
3% |
錳砂濾料安裝裝填方法；
(1),配水系統安裝完畢以后，先將濾池內雜物全部清除，并疏通配水孔眼和配水縫隙，然后再用反沖洗法檢查配水系統是否符合設計要求。
(2),在濾池內壁按承托料和錳砂濾料的各層頂高畫水平線，作為鋪裝高度標記。
(3)仔細檢查不同粒徑范圍的承托料，按其粒徑范圍，從大到小依次清洗，以白備鋪裝。
(4),鋪裝最下一層承托料時，應注意避免損壞濾池的配水系統。待裝承托料應吊運到池內，再行鋪撒;或者使池內充水至排水槽頂，再向水中均勻撒料，然后排水，使水面降至該層頂面高度水平上線，用鍬鋪勻。鋪裝人員不應直接在承托料上站立或行走，而宜站在木板上操作;在池內的操作人員應盡量少，以免造成承托料的移動。在下一層鋪裝完成后，才能鋪裝上一層承托料。
(5),每層承托料的厚度應準確、均勻，用鍬或刮板刮動表面，使其接近于水平面，高度應與鋪裝高度標記水平線相吻合。
(6),在鋪完2～4mm的承托料后，應用該濾池上限沖洗強度沖洗，以排除承托料中的泥沙。
(7),承托料全部分層鋪裝就位后，采用從池頂向水中均勻撒料的方法，撒入預計數量的錳砂濾料（包括應刮除的輕物質和小于指定下限粒徑的細顆粒），然后進行沖洗。沖洗后刮除輕物質和小于指定下限粒徑的顆粒。按上述方法操作后，如濾料厚度達不到規定的數值，應重復上述操作直到符合要求為止。
錳砂濾料成熟期；
(1)除鐵、除錳濾池濾料一般采用天然錳砂、效果顯著濾料成熟期較短、一般7—15天、但造價較高。石英砂：造價底、濾料成熟期長3－6個月。
錳砂濾料及承托層粒徑；
(1),一般最大～2.0mm、最小～0.5mm之間，
(2),錳砂承托層級配和厚度可參照快濾池。采用錳砂做濾料時、上面兩層承托層需用同樣含量及粒徑的錳砂代替為宜。
錳砂濾料裝填高度；
(1),重力式過濾器除鐵除錳：濾層高度一般采用800～1200mm，規模較小的壓力式過濾器除鐵、除錳：設備一般采用1000～1200mm；同時除鐵除錳的單級過濾濾層一般取較高值，使過濾后的水質達到最佳效果。
錳砂濾料濾速；
(1),除鐵濾池一般為5～10m/h,含鐵量高時可采用較低濾速。除鐵除錳濾池和除錳濾速為5～8m/h。
(2),反沖洗；其中水頭損失一般控制在1.5～2.5m。除鐵采用粒徑為0.6～1.2mm錳砂濾料時，沖洗強度為18L/s..m2; 粒徑為0.6～2.0mm 時為22L/s.m2。其膨脹率分別為30％ 和22％。沖洗時間10～20min 。除鐵除錳采用天然錳砂濾料時，沖洗強度為16～20L/s..m2，期膨脹率為15％和2～25％。石英砂濾料時，沖洗強度為12～14L/s..m2，期膨脹率為27％ 和2～35％，沖洗時間為5～15min。
錳砂濾料除鐵除錳設備正常運行與管理；
(1),一周2～3次定期沖洗以免板結。
(2),正常運行情況下不要隨意打開過濾設備以免錳砂接觸空氣產生氧化不必要造成損失。
★提示；在選擇錳砂濾料前應先對原水進行化驗分析，根據水質檢驗結果和出水量設計要求；選擇經過科學試驗或者生產使用證明能夠獲得良好除鐵、除錳效果的天然錳砂，品種規格合適粒徑級配合理的天然錳砂做濾料，以免造成不必要的損失和麻煩。
地下水除鐵除錳用錳砂濾料供應商鞏義市嵩鑫濾材工業有限公司熱誠歡迎各界水處理專家、教授、供應商光臨我公司系列水處理材料網站；纖維球,改性纖維球,纖維濾料網址；http://m.howardjohnsonplazahotel.cn/xianweiqiu，石英砂，酸洗石英砂、精制石英砂、無煙煤濾料、錳砂濾料系列網址；http://m.howardjohnsonplazahotel.cn/mengsha，果殼活性炭、椰殼活性炭、煤質活性炭、粉狀活性炭、活性炭系列產品網址；http://m.howardjohnsonplazahotel.cn/huoxingtan，斜管,斜管填料,蜂窩斜管填料網址；http://m.howardjohnsonplazahotel.cn/xieguan，濾頭,濾帽,長柄濾頭、排水帽網址；http://m.howardjohnsonplazahotel.cn/lvtoulvmao鞏義市嵩鑫濾材公司系列凈水產品價格性能用途技術咨詢服務熱線電話:0371-64359484，15037105616，傳真: 0371-64385416，郵箱：gysxlc@163.com，QQ：995707646，756001491。歡迎新老客戶來函、來電、來人現場考察洽談合作！
鞏義市嵩鑫濾材工業有限公司
電話：15037105616
微信：gysxlc
固話：0371-64359484
郵箱：gysxlc@163.com
地址：河南省鞏義市
網址：http://m.howardjohnsonplazahotel.cn
